琥珀热处理：一种优化方式？

琥珀是由不同地质时期的古植物分泌的树脂，经过数千万年乃至上亿年地质作用形成的树脂化石。

人们对琥珀的喜爱历史悠久，欧洲人用琥珀制作了琥珀屋，佛教文化更是将琥珀作为佛教七宝之一。直到现在，琥珀还因其瑰丽的外观和能消灾辟邪的传说而深受消费者喜爱。

现在市场上往往会将“纯天然”作为琥珀的一大卖点，而消费者也对优化处理的琥珀避之不及，唯恐上当受骗。但是其实不是所有优化处理的琥珀都是“处理琥珀”，今天就让麦尚带大家深入了解一下琥珀的优化处理技术。

热处理技术

琥珀的热处理技术主要有四种：净化工艺、烤色工艺、爆花工艺、烤老蜜蜡工艺。这些工艺都被划归为“优化”，是对琥珀的品质的提升。

净化工艺

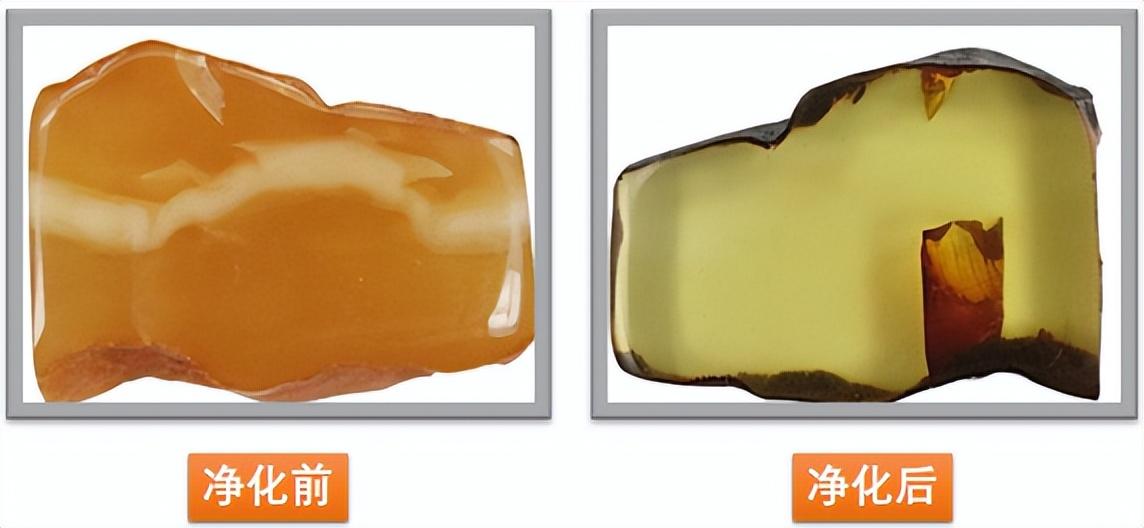

在密闭的惰性气氛环境中，通过对炉内进行加温加压，使得琥珀软化而将其内部的气泡逼出，已达成提高琥珀净度的工艺。

烤色工艺

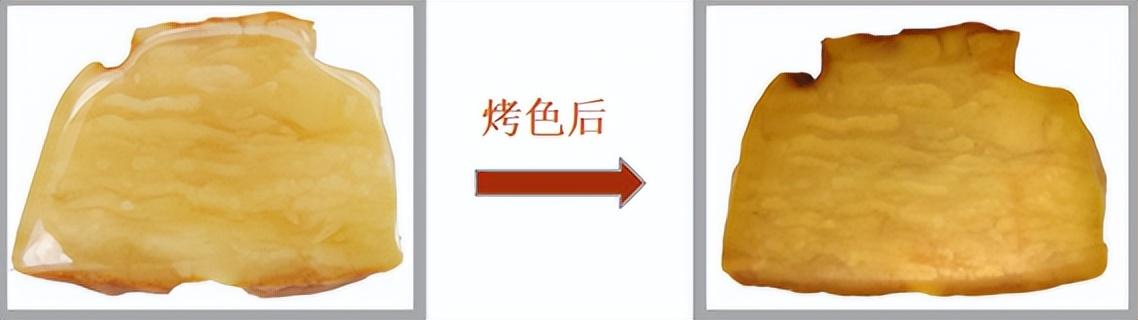

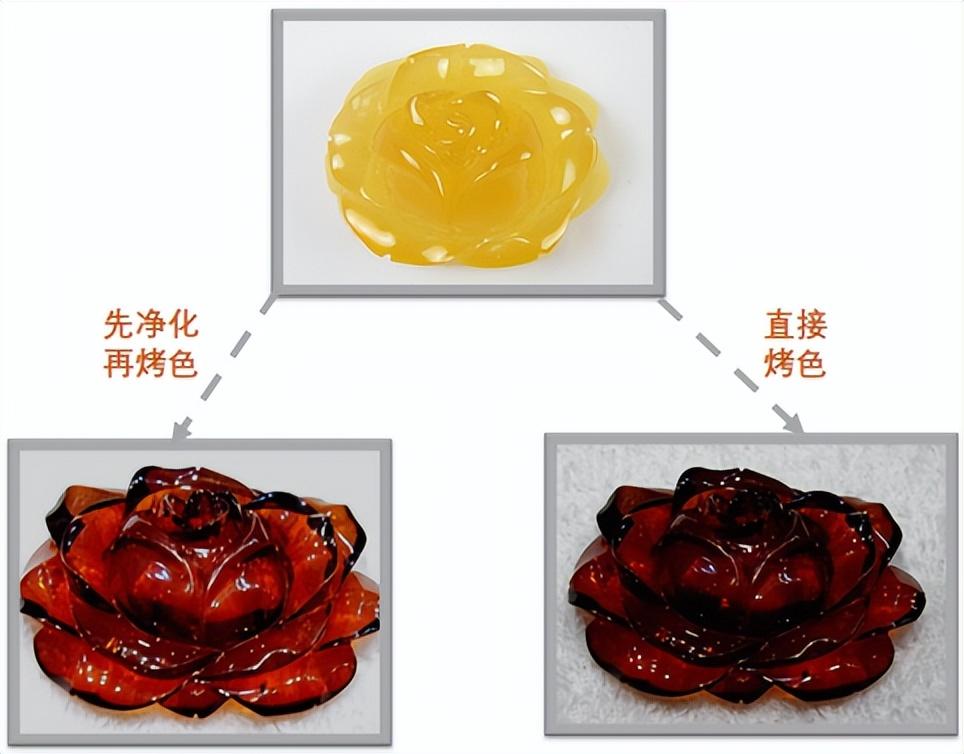

在封闭的压炉中按一定比例通入氧气和氮气，经过加温加压，使得琥珀表面产生红色至深红色的氧化薄层。烤色工艺是市场上血珀的主要来源，丰富了市场琥珀的颜色品种。在烤色之前，还常常会先对琥珀进行净化处理，以提升琥珀净度。

当这种烤色的颜色足够深时，甚至能盖过琥珀内部的瑕疵和压制琥珀的“红血丝”构造。

爆花工艺

先将琥珀放在炉内加温加压，当达到一定温度后迅速释放炉内气体使炉内气压迅速下降，琥珀中的气泡会因内外压强差过高而膨胀破裂产生“太阳光芒”(也称“睡莲叶”)状包裹体。可以用于生产金花珀、红花珀和双色琥珀。

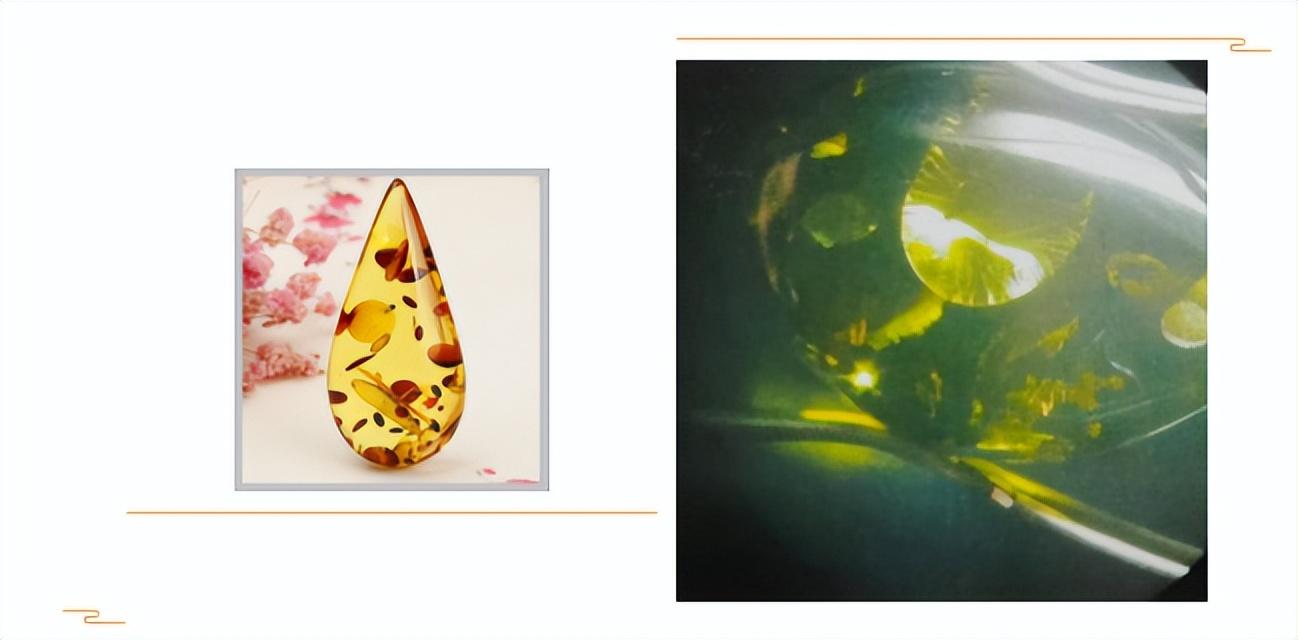

左：花珀 右：太阳光芒”(也称“睡莲叶”)状包裹体

烤老蜜蜡工艺

在烤箱中完成，为了模拟自然界中琥珀的缓慢的氧化过程，需要在常压﹑低温条件下进行长时间的加热。在这个过程中耗时长、能耗高，琥珀氧化的过程非常缓慢，但操作相对简单。

辐照处理

琥珀的辐照处理技术被划归为“处理”技术，这种处理方式是将琥珀在高能射线下进行照射，使其颜色变红，副作用是会产生根须状包裹体，这些根须状包裹体是由于在处理前的原始材料中含有微结构缺陷所致的。

辐照所产生的颜色是可逆的，如果辐照后的琥珀在烤箱中经过100ºC的热处理10分钟，或在自然环境中放置大约一年之后，其颜色将恢复恢复到原来的黄色。而但一旦形成根须状包裹体，就是不可逆的了。

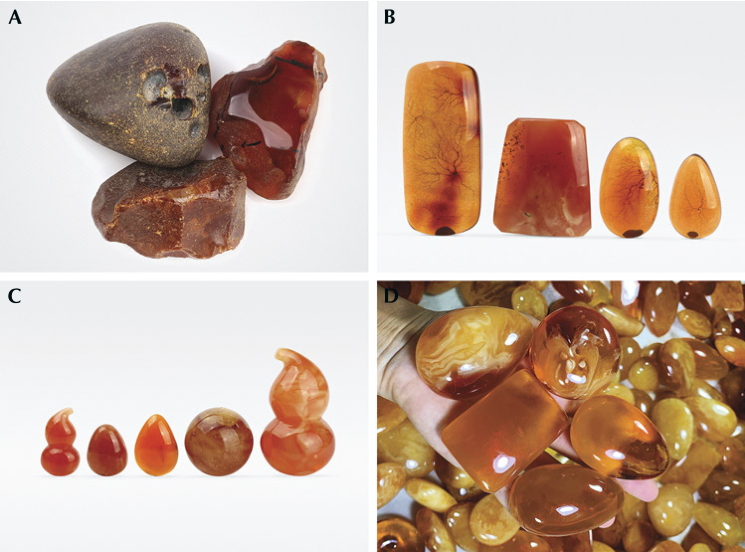

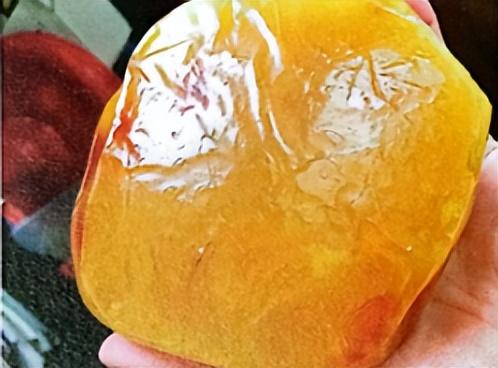

A:经辐照处理后的粗糙琥珀料。

B:带有根须状包裹体的辐照琥珀制品。

C:没有根须状包裹体的辐照琥珀坠饰和红白交替图案的辐照琥珀(最右)。

D:现在的辐照琥珀的颜色要自然得多。

在2015年底的早期辐照琥珀很容易识别。但是近来，根须状包裹体的生成受到抑制，样品质量得到改善。根须状包裹体基本被抑制，只要表面没有被辐照源分解的裂纹或缺陷，辐照后的琥珀就不会产生根须状包裹体。此外，经过辐照处理后增强的颜色更加自然。

覆膜处理

覆膜处理主要以涂、镀、衬等方式将膜覆盖在琥珀表面上，以达到改色和改变光泽的效果。在国标中覆膜处理也不都是“处理”，只有覆有色膜的才算处理，而覆无色膜的属于“优化”，但也须附注说明。

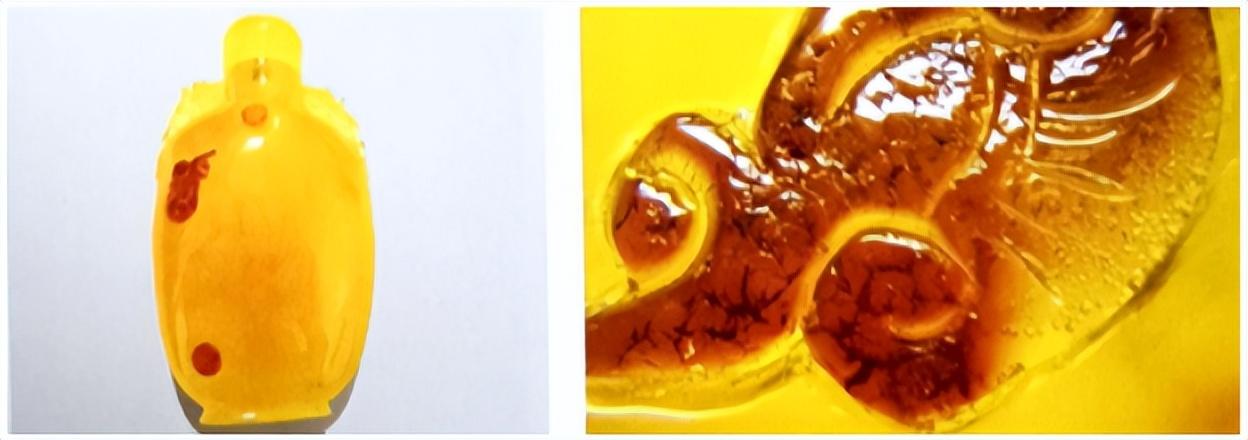

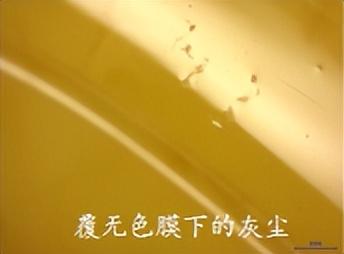

可用放大镜观察琥珀雕刻线边缘，在反射光条件下可以看到成品表面不光滑或有很多小凸起，这些是被涂层覆盖的小灰尘。

图片来源：王雅玫

拼合处理

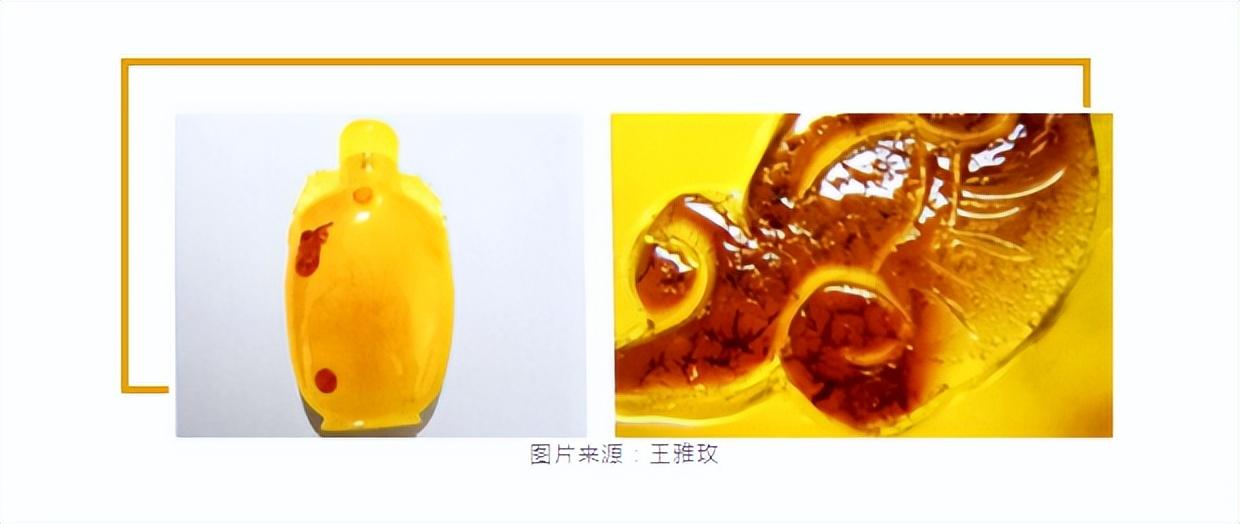

拼合处理属于“处理”的范畴，市面上最常见的拼合琥珀是在天然琥珀上（也许是有瑕疵的地方）贴上红色风化皮，配合俏雕技术，极具迷惑性；也有不良商家会将几块琥珀拼成一大块来卖。

图片来源：王雅玫

充填处理

充填处理是通过加压将玻璃、树脂等其他物质充入琥珀的缝隙中，以改善琥珀品质，加强琥珀的耐久性。

图片来源：王雅玫

如果充填物是少量天然树脂，则作为“优化”，无须说明；若充填物为少量人工树脂，虽然仍作为“优化”但须附注说明，如“经修复”；当时用大量的人工树脂充填或其他固化材料充填时，则为“处理”，判定为充填琥珀。

汽化处理

琥珀的汽化处理在国标中没有明确说明是“优化”还是“处理”。经过气化处理的琥珀在商业上又称“水煮蜜”。其目的与“净化处理”相反，是将琥珀从透明变为不透明的工艺。汽化处理的原理是将金绞蜜或半透明—不透明蜡质较差的蜜蜡放置在密闭的有水溶液的惰性气氛环境中，控制一定的温压条件使得水蒸气进入蜜蜡中形成气泡，这些气泡多表现为气液两相包体，且细小扁平。

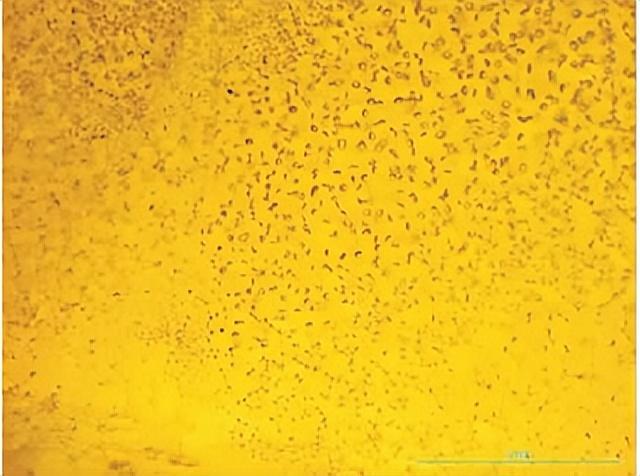

细小扁平状气泡群

图片来源：Yan Li, Gems & Gemology, 2019 [4]

想要鉴别水煮蜜还是有迹可循的，其关键是寻找“水煮皮”和“水煮斑”。

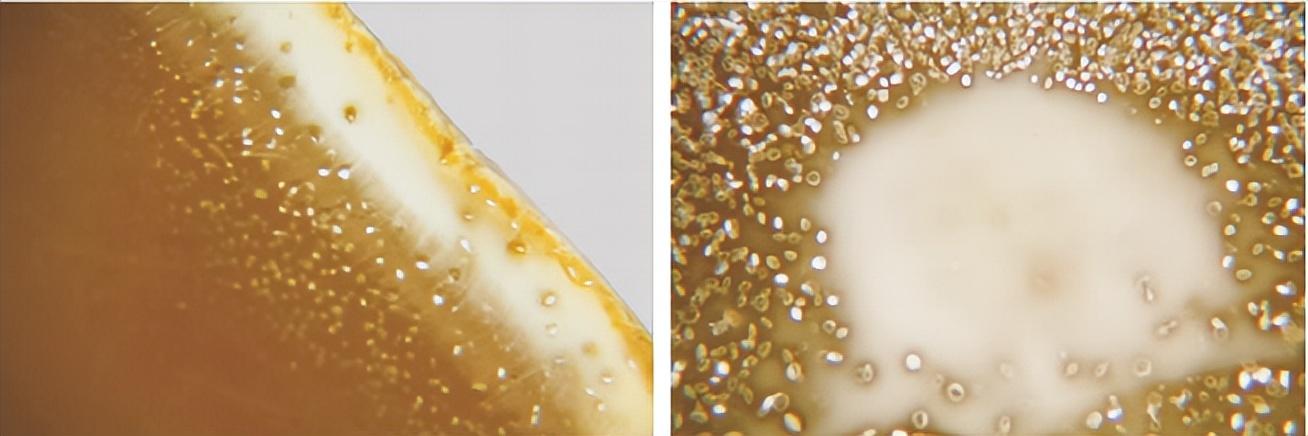

左图天然风化皮内黄白或黄绿色的水煮皮

右图为成品表面的圆形白色水煮斑

图片来源：Yan Li, Gems & Gemology, 2019

AMBER

“山空百丈龙蛇影，泉沁千年琥珀香。”看完本文，你能分辨哪些琥珀有进行过优化处理了吗？
